ANC数据监测装置系列
设备配置
ANC数据监视器设备对叠加在HD-SDI或SD-SDI的垂直消隐区域（辅助数据V-ANC）上的辅助数据包形式的数字字幕数据进行解码，并将其叠加在视频信号上。监视输出的设备。半U尺寸，方便安装。

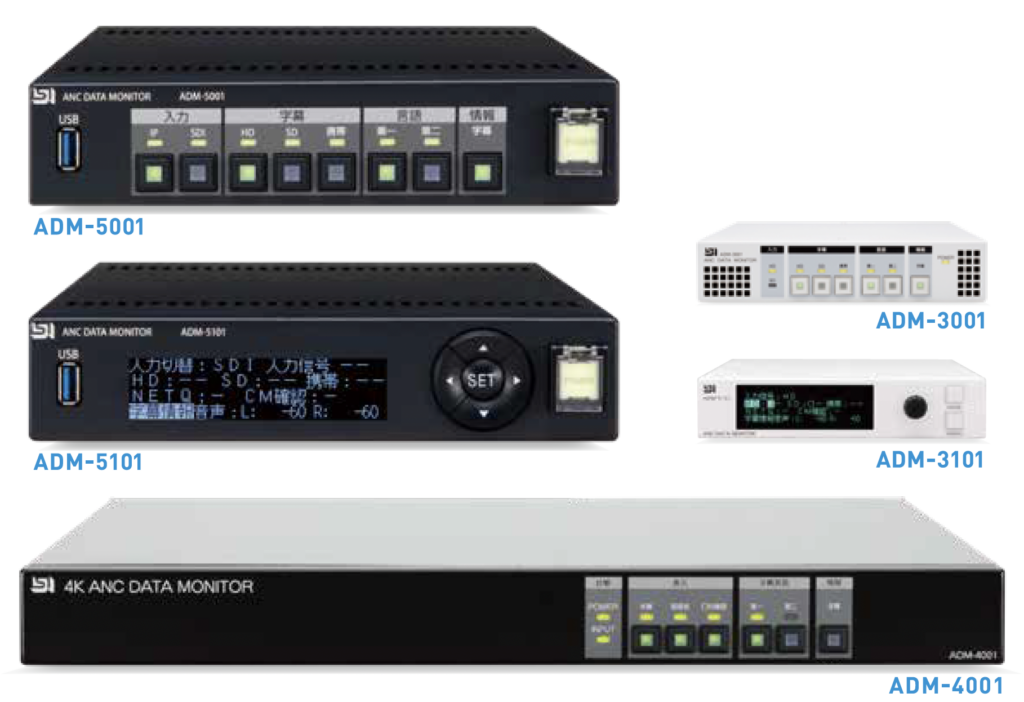

阵容
功能
物品
ADM-5001
ADM-5101
ADM-3001
ADM-3101
ADM-4001
字幕
高清字幕
●
●
●
●
●
标清字幕
●
●
●
●
–
一段字幕
●
●
●
●
–
模拟字幕
–
●
–
–
–
站间信号
网络队列数据
–
●
–
●
●
CM确认码
–
●
●
●
●
管理包/清屏显示
●
●
●
●
●
兼容 CM 字幕检查软件
●
●
●
●
●
HDMI输出
●
●
●
●
–
SNMP控制
●
●
●
●
●
用于设置的 CGI
●
●
●
●
●
响度监视器
●
●
●
●
规格
物品
ADM-5001
ADM-5101
ADM-3001
ADM-3101
ADM-4001
输入连接器
BNC/SFP+(10GB)
母线接头×1
BNC×4
输入信号格式
高清SDI
SFP+(10GB)
SMPTE-292M
–
标清SDI
入站/出站 (SFP + (1GB))
SMPTE-259M
–
3G-SDI
–
SMPTE-424M
通过输出连接器
1(BNC×1)
母线接头×1
BNC×4
输出连接器
2（BNC/HDMI）
2（BNC/HDMI）
BNC×4
输出信号格式
高清SDI
●
●
SMPTE-292M
–
标清SDI
●
●
SMPTE-259M
–
3G-SDI
–
–
BNC×4
网络接口
局域网×2
局域网×1
（10BASE-T/100-BASE-TX）局域网×1
USB
●（USB3.0×1）
–
–
–
电源
AC100~240V 50/60Hz交流100V 50/60Hz
交流100V 50/60Hz
功耗
角色30W
约18W
约20W
大量的
约3公斤
约1.55公斤
约4.6公斤
外形尺寸（宽x高x深）
200×42×420毫米
200×42×320毫米
420×42×400mm（待定）
温度条件
5～40℃
5～40℃
湿度条件
80%以下（无凝露）
80%以下（无凝露）
*跟随输入信号。
- 自动识别输入信号HD-SDI和SD-SDI并切换内部操作。
- 如果同时叠加高清字幕、标清字幕、模拟字幕、单段字幕等多种格式的数据，您可以随时切换要监控的字幕数据。
- 要监视的字幕数据是短格式数据格式的数据，短格式数据格式是在以ARIB STD-B37辅助数据包格式传输的数字字幕数据的结构中规定的两种复用方法之一。交换格式数据格式不适用。
- 如果您的数字字幕包含两种语言，您可以随时在第一语言和第二语言之间切换。
- 可以以与输入信号格式相同的格式输出相同信号的两个系统。
- 复用至 V-ANC 并进行操作的广播间控制信号（在 ARIB STD-B39 中定义）的内容可以显示在监视器上。
- 设置功能允许您预设每种信号格式的默认字幕类型以及是否存在站间控制信号监控功能。
可选软件

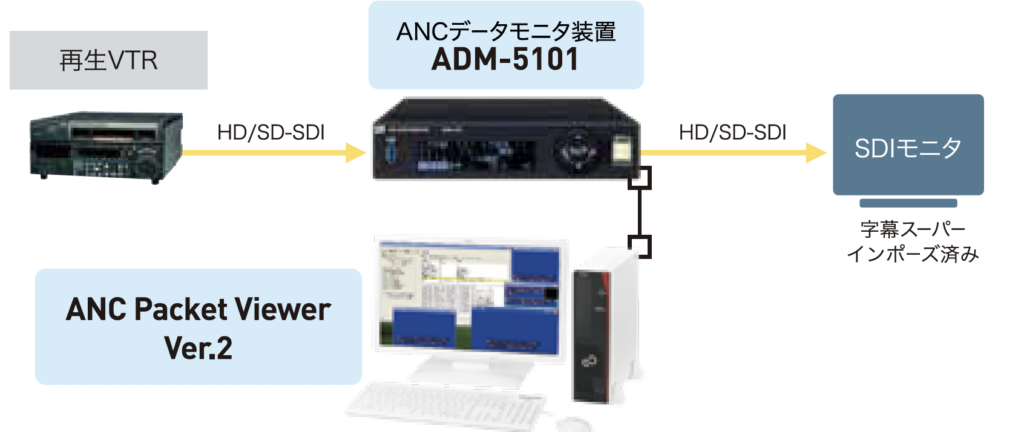

ANC 数据包查看器版本 2
ANC Packet Viewer Ver.2 是适用于 Microsoft Windows 的软件，可让您通过 LAN (TCP/IP) 接收 ANC 数据监控设备收集的 ANC 数据包数据，并查看、简要分析和打印 ANC 数据包。
- 新增ANC数据包字幕显示功能。除了显示您正在查看的 ANC 数据包的字幕外，您还可以实时显示从 ANC 数据监控设备接收到的 ANC 数据包的字幕。
- 可以看到的ANC数据包是复用在线路1和线路2上的辅助数据，主要是数字字幕包、站间控制信号（网络队列）和CM确认码。
- 您可以立即搜索符合指定条件的数据包。
- 您可以立即搜索无效的 ANC 数据包。
- 可以检查ECC（纠错码）和CS（校验和）。
- 当接收TCP时，它可以分割接收到的文件并自动删除旧文件，因此它也可以用作简单的ANC记录器。
推荐的电脑规格
操作系统
请联系我们
中央处理器
英特尔酷睿 i3 或更高版本
记忆
4GB或以上
硬盘
40GB 或更多可用空间
显示分辨率
1280×1024或更高
附件：软件 CD-ROM/USB 加密狗密钥

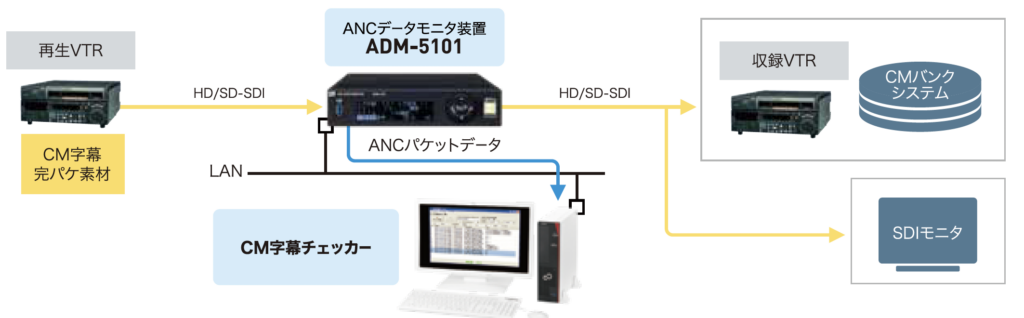

CM 字幕检查器
CM Subtitle Checker 是适用于 Microsoft Windows 的软件，可以通过 LAN (TCP/IP) 接收 ANC 数据监控设备收集的 CM 字幕包数据、时间码等，并一键分析 CM 字幕内容和 ARIB 标准符合性操作是。
- 基本操作只需一键即可完成。播放广告素材前按下“开始检查”按钮，即可全自动检查广告画面的字幕内容并显示结果。
- 您可以在一次播放中查看所有高清/标清/移动字幕。
- 我们检查字幕数据与商业字幕内容的 ARIB 标准一致性。
推荐的电脑规格
操作系统
请联系我们
中央处理器
英特尔酷睿 i3 或更高版本
记忆
4GB或以上
硬盘
40GB 或更多可用空间
显示分辨率
1280×1024或更高
附件：软件 CD-ROM/USB 加密狗密钥
IP 数据包监视器（仅限 ADM-5001/5101）
捕获输入到ANC数据监控设备IP接口的|P数据包（SMPTE-ST2110视频、音频、ANC、PTP等），并检查输入数据包的状态（源/目标IP地址、类型、比特率）等）这是一个查看选项。
*如果您使用ADM-5001/5101，您可以通过签署单独的可选合同从网络浏览器使用这些可选功能。
